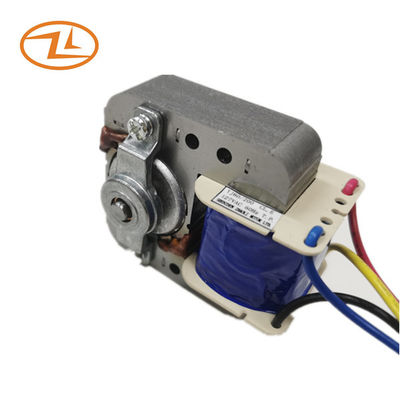

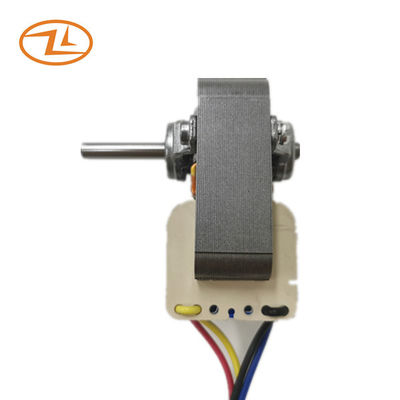

Motor de fan sombreado del motor de poste pequeño YJ60-20 220V 50HZ con pasos de 2/3 velocidad
Especificación:
|
Modelo
|
Frecuencia clasificada del voltaje V/HZ |
Carga libre | En la carga (fande 9pulgadas) | |||||
|
Actual
|
Energía entrada W |
Velocidad RPM |
Actual |
Energía entrada W |
Velocidad RPM |
|||
| YJ60-20 | 220 | 50 | 0,13 | 17 | 2850 | <> | <> | 2100+/-10% |
| 0,08 | 11 | 1400 | <> | <> | 1500+/-10% | |||
| YJ60-20 | 127 | 60 | 0,31 | 21 | 3400 | <> | <> | 2300+/-10% |
| 0,23 | 16,5 | 3300 | <> | <> | 1800+/-10% | |||
| 0,16 | 12,0 | 3200 | <> | <> |
1300+/-10% |
|||
Éste es un tipo de motor sombreado del polo con pasos de 2/3 velocidad, aplicado principalmente en pequeñas fans eléctricas. Los pasos de la velocidad son flexibles ajustar.
El motor sombreado de poste la monofásico se compone principalmente de base, las bobinas primarias y secundarias, rotor, estator y bobina. La bobina secundaria es el anillo que cortocircuita, produciendo potencial magnético y formando un campo magnético de rotación en el hueco de aire. El rotor se compone de base y del conductor de la jaula de ardilla. La función del conductor de la jaula de ardilla es inducir el esfuerzo de torsión actual y electromágnetico, realizando la conversión de la energía de la electricidad y del movimiento.
Dibujo:
Uso: Fan de tabla, fan de la caja, fan de la pared
