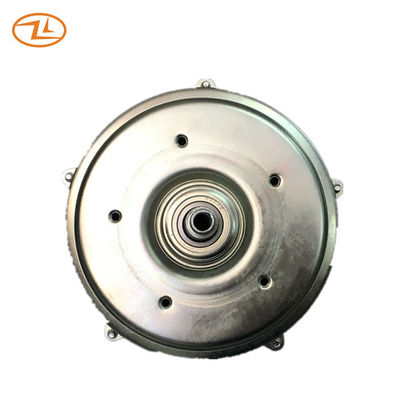

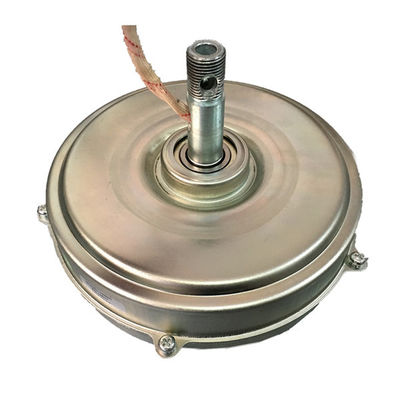

Motor de fan de techo de BLDC para la fan de techo de 68 pulgadas 120VAC 30W 100RPM de poco ruido
El motor sin cepillo de DC utiliza el communtation electrónico en vez de la dirección mecánica. Comparado con el motor de DC del cepillo, tiene vida laboral larga y elimina el ruido de la dirección mecánica, chispas e interferencia electromágnetica y así sucesivamente. Está de gran conveniencia y del razonamiento para controlar el funcionamiento del motor. El motor sin cepillo de DC se puede dividir principalmente en dos porciones, del motor y del circuito de control. El motor se compone del rotor que su componente principal es imán permanente y del estator que su componente principal es hoja de acero del silicio y alambre de cobre.
Este motor también se llama motor de la EC. Ninguna necesidad del transformador. Las funciones de regulador del motor como la “CA a DC” y suministrar la corriente continua de viajar en automóvili.
| Modelo |
Llevar el tipo Bola/manga |
Voltaje clasificado VAC |
Voltaje de funcionamiento VAC | Energía de entrada clasificada W |
Velocidad RPM |
Carga |
Vida horas |
| EBTF0LBB01 | Rodamiento de bolitas | 240 | 160~270 | 25 | 175 | fan 56inch | 30.000 |
| EBTF0LAB01 | Rodamiento de bolitas | 120 | 90~150 | 30 | 100 | fan 68inch | 30.000 |
| EBTF0LBB02 | Rodamiento de bolitas | 240 | 160~270 | 35 | 110 | fan 72inch | 30.000 |
| EBTF0LBB03 | Rodamiento de bolitas | 240 | 160~270 | 400 | 130 | fan de los 2.8M | 30.000 |
| Voltaje clasificado | 120VAC 60HZ |
| Fan 56inch de la velocidad clasificada (en carga) | 100+/-5 RPM |
| Poder clasificado (en carga) | 30W máximo |
| Deber de trabajo | S1 |
| Resistencia de aislamiento | 10MΩmin. (500VDC) |
| Fuerza dieléctrica | corriente de la salida 1500VAC/1min <> |
| Control de velocidad | PWM |
| Detección del método de velocidad del motor | Señal de FG |
Regulador del motor (receptor de la señal)
| Color | negro |
| Poder | Motor 40W máximo |
| Carácter | Control de la onda sinusoidal del vector |
| Función |
- Con RF (433MHZ) para recibir la señal y el control del transmisor por consiguiente. - Motor por intervalos; Motor en velocidad de la carga; Tiempo en marcha del motor; Dirección de la rotación del motor |
| Función de la protección |
- Comienzo suave: Cuando el regulador se acciona encendido, el motor acelerará lentamente a los datos requeridos. - Protección de la sobretensión y del debajo-voltaje: Cuando la potencia de entrada al voltaje del regulador es más alta que 270VAC, o menos que 70VAC, el regulador apagará la corriente. - Protección de recalentamiento: Cuando la temperatura es más alta que 85℃, el motor se para o retrasa la velocidad. - Protección de la cerradura: Cuando el motor para repentinamente debido a la resistencia externa, el regulador apagará la corriente del motor, e intenta recomenzar después de algunos segundos. Si no hay resistencia, el motor corre normalmente; si no desaparece la resistencia, el motor parará el correr temporalmente y después de algunos ciclos, el poder sería cortado totalmente por el regulador. - Protección de la sobreintensidad de corriente: Debido a las causas externas, si los aumentos actuales del motor que excede el valor determinado, el regulador paran el motor. - Protección de la potencia constante: El poder de la carga máxima del motor no es afectado por el valor del voltaje en la gama del voltaje de funcionamiento. Cuando sigue habiendo la carga de los cambios del motor, el poder del motor sin cambiar. - protección de la Abierto-fase: Si no hay fuente de alimentación a una de las fases, el motor será funcionamiento parado al lado del regulador. |
Dibujo:
Uso: Fan de techo
