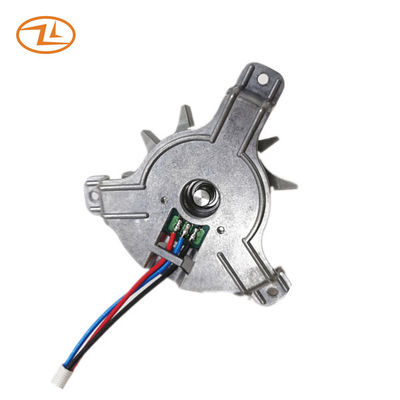

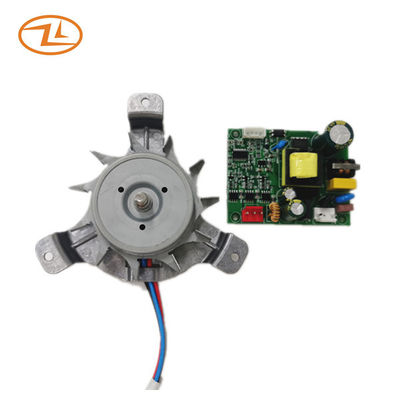

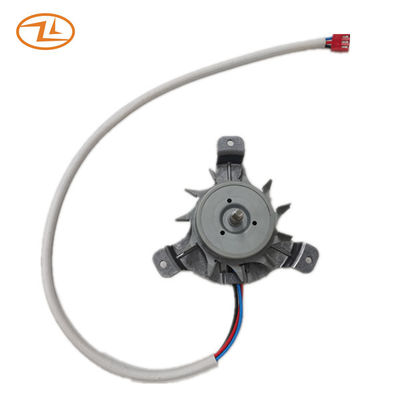

El motor de fan de BLDC 12/24VDC para Turbo Oven Driver And Controller As uno fijó control de PWM
Éste es un uso del motor sin cepillo de DC.
El motor sin cepillo de DC utiliza el communtation electrónico en vez de la dirección mecánica. Comparado con el motor de DC del cepillo, tiene vida laboral larga y elimina el ruido de la dirección mecánica, chispas e interferencia electromágnetica y así sucesivamente. Está de gran conveniencia y del razonamiento para controlar el funcionamiento del motor.
La impulsión del motor es control de vector del acorde de DC, y sus características se muestran en la tabla siguiente:
| Voltaje entrado | 100-255VAC |
| Energía entrada | 20W |
| Voltaje de salida | 12VDC |
| De potencia de salida | 18W máximo |
| Método de control | Entrada de PWM |
| Método de detección de la posición | FOC |
| Señal de PWM |
Gama de frecuencia de PWM: 15-28KHz Gama de ciclo de trabajo: el 1%~99% L nivel: 0-1.0V; Nivel de H: 2-5.5V |
| Señal de FG |  |
| Función suave del comienzo | Después de que el regulador se accione encendido, el motor se acelera lentamente al valor requerido después de comenzar. |
| Protección bloqueada del rotor | Cuando la carga traída por resistencia de los encuentros del motor la gran del exterior para parar el motor, el regulador para temporalmente el motor. Después de algunos segundos, el motor intenta comenzar. Si la resistencia está ausente, el motor corre normalmente. Si la resistencia está todavía presente, el motor para temporalmente otra vez. Después de varios ciclos, las paradas del motor. Quite manualmente la resistencia, y la prensa otra vez para encender el motor. |
| Protección abierta de la fase |
Cuando uno o dos de las tres fases del motor no se activa, el funcionamiento de las paradas del motor. |
| Sobre la protección actual | Si la corriente del motor aumenta repentinamente más allá del valor determinado debido a los factores externos, el motor parará el correr. |
| Voltaje clasificado | 24VDC |
| Velocidad clasificada (carga libre) | 1800+/- el 10% RPM |
| Actual clasificado (carga libre) | 4.0W máximo |
| Carga clasificada | los 69.5mN.m |
| Velocidad clasificada (en carga) | 1800+/- el 10% RPM |
| Actuales clasificados (en carga) | 16W máximo |
| Resistencia de aislamiento | 10MΩmin. (500VDC) |
| Fuerza dieléctrica | Corriente de la salida 600VAC/1S <> |
| Subida de la temperatura | <60k> |
Dibujo:
Uso: aparatos electrodomésticos elegantes, como el horno, horno del mircowave.
