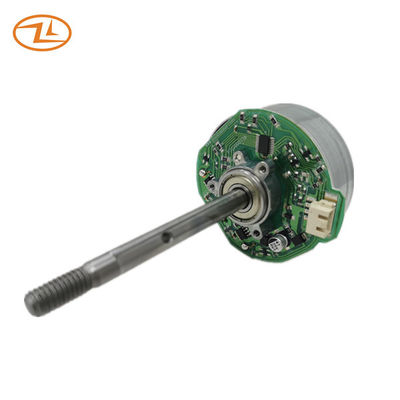

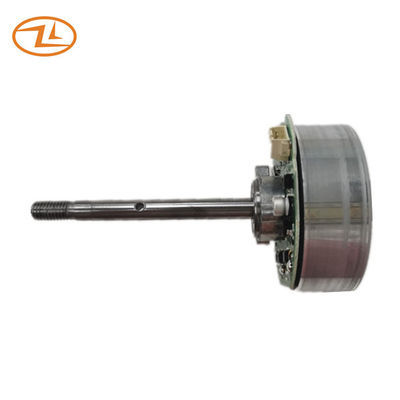

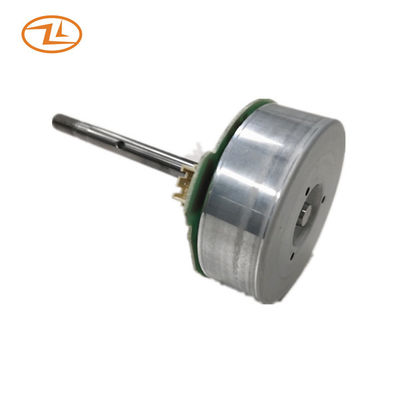

Motor sin cepillo de DC del motor de fan de 24VDC BLDC para el control de la fan PWM del soporte de Oscilating
| Voltaje clasificado | 24VDC |
| Voltaje de funcionamiento | 21.6~26.4VDC |
| Condición de funcionamiento | 0℃~40℃, DERECHO el 5%~95% |
| Condición de almacenamiento | -20℃~60℃, DERECHO el 5%~95% |
| Voltaje clasificado | 24VDC |
| Voltaje de funcionamiento | 21.6~26.4VDC |
| Velocidad clasificada (carga libre) | 3200+/- el 10% RPM |
| Actual clasificado (carga libre) | 0.30A máximo |
| Carga clasificada | fan 8inch de los 230mN.m |
| Velocidad clasificada (en carga) | 1350+/- el 10% RPM |
| Actuales clasificados (en carga) | 1.4A máximo |
| Dirección de la rotación | CW (visión desde el lado del eje) |
| Deber de trabajo | continuo |
| Método de detección de la posición | Elemento de pasillo |
| Resistencia de aislamiento | 10MΩmin. (500VDC) |
| Fuerza dieléctrica | Corriente de la salida 600VAC/1S <> |
| Subida de la temperatura | <65k> |
| Control de velocidad | PWM |
| Detección del método de velocidad del motor | Señal de FG |
Motor en velocidad de la carga
|
Engranajes f = 25KHz |
1 | 2 | 3 | 4 | 5 | 6 |
| Velocidad (RPM) | 360±30 | 620±30 | 830±30 | 1040±30 | 1240±30 | 1350±30 |
| Poder (w) | 2,56 | 4,69 | 7,78 | 13,83 | 23,25 | 32,5 |
|
Temperatura y prueba de la humedad (sin la condensación) |
El motor se debe dejar en la gama de temperaturas de -20°C a 60°C y la gama de humedad relativa del 5% al 90% para 72 H. y después vuelve a la temperatura ambiente 12 horas. La medida de la corriente de la velocidad de la carga clasificada y de la carga clasificada se debe ajustar al estándar. |
| Prueba de vibración (sin embalar) |
Ningún error debe ocurrir después de prueba. Dirección de la vibración: delantero y trasero, derecho e izquierdo, hacia arriba y hacia abajo. Aceleración de la vibración: vibración del ² 9.8m/s (alero del seno) Gama de frecuencia: 50Hz~50Hz~50Hz Repetición de período: 1 Min Vivrating Tiempo: 30cycle (30min) cada dirección. |
| Prueba de vibración (embalaje) |
Ningún error debe ocurrir después de prueba en la condición de prueba del paquete del mimimum. Dirección de la vibración: delantero y trasero, derecho e izquierdo, hacia arriba y hacia abajo. Aceleración de la vibración: vibración del ² 9.8m/s (alero del seno) Gama de frecuencia: 50Hz~50Hz~50Hz Repetición de período: 1 Min Vivrating Tiempo: 30cycle (30min) cada dirección. |
| Prueba de choque (empaquetado) |
Ningún error debe ocurrir después de prueba en el paquete mínimo. Altura del descenso: LOS 50CM El choque del impacto se aplica 1 vez para el fondo. |
Dibujo:
Uso: Fan del soporte, fan de Oscilating
