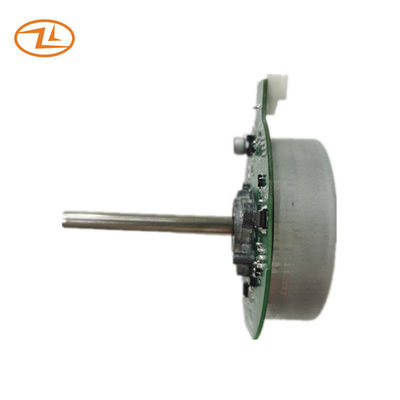

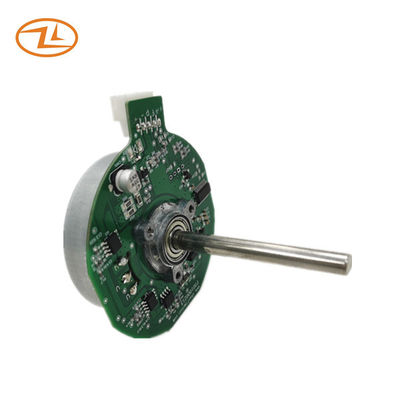

Motor sin cepillo de poco ruido de DC para la salida de la señal del control FG del uso 45-08 CL.B PWM de la fan
El motor sin cepillo de DC utiliza el communtation electrónico en vez de la dirección mecánica. Comparado con el motor de DC del cepillo, tiene vida laboral larga y elimina el ruido de la dirección mecánica, chispas e interferencia electromágnetica y así sucesivamente. Está de gran conveniencia y del razonamiento para controlar el funcionamiento del motor. Puede ser dividido principalmente en dos porciones, del motor y del circuito de control. El motor se compone del rotor que su componente principal es imán permanente y del estator que su componente principal es hoja de acero del silicio y alambre de cobre.
El motor continuo sin cepillo es un tipo de motor energía-ahorrado. Posee siguientes características:
1) Eficacia alta:
En general, la eficacia del motor de CA monofásico es debajo el 30%, pero la eficacia del motor monofásico de DC está sobre el 40%.
2) Control fácil la velocidad:
Usando PWM para controlar la velocidad y para obtener la desviación linear.
3) De lanzamiento suave (una corriente de lanzamiento más baja):
Disminuyendo la corriente de lanzamiento para reducir el daño para hacer juego el sistema.
4) Altas confiabilidad y larga vida:
Usando el sistema que lleva de alta tecnología para asegurar altas confiabilidad y larga vida.
5) Reacción de la velocidad y función de la alarma:
El sistema puede revolución en tiempo real leída fácil y da la señal de alarma cuando el rotor para.
| Voltaje clasificado | 24VDC |
| Voltaje de funcionamiento | 15~26.4VDC |
| Carga clasificada | los 33mN.m |
| Velocidad clasificada (en carga) | 3400+/- el 10% RPM |
| Actuales clasificados (en carga) | 0.5A máximo |
| Dirección de la rotación | CW (visión desde el lado del eje) |
| Deber de trabajo | continuo |
| Método de detección de la posición | Elemento de pasillo |
| Resistencia de aislamiento | 10MΩmin. (500VDC) |
| Fuerza dieléctrica | Corriente de la salida 600VAC/1S <> |
| Subida de la temperatura | <65k> |
| Control de velocidad |
PWM Frecuencia de PWM: 21KHZ ~ 28KHZ (valor típico 25KHZ) Amplitud de PWM: 3.3~5.0V (minuto >2.6V, máximo <5> Ciclo de trabajo: el 0%, motor para; 100%, velocidad completa. |
| Detección del método de velocidad del motor | Señal de FG |
Dibujo:
Uso: Fan distribuidor, fan del escritorio, fan del soporte, fan de Oscilating, fan de tabla
