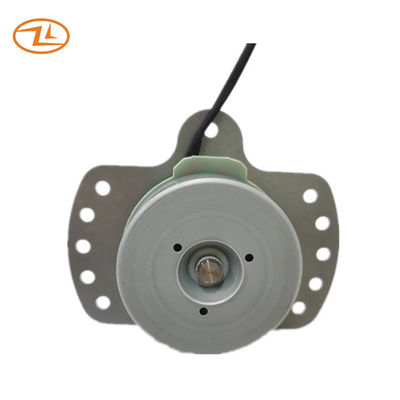

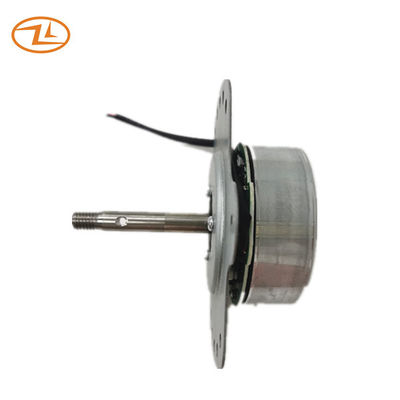

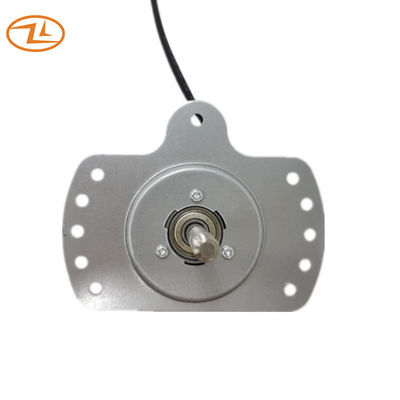

Motor de la eficacia alta BLDC para los rodamientos del extractor del cuarto de baño 24VDC CL.B
| Voltaje clasificado | 24VDC |
| Voltaje de funcionamiento | 21.6~26.4VDC |
| Condición de funcionamiento | 0℃~40℃, DERECHO el 5%~95% |
| Condición de almacenamiento | -20℃~60℃, DERECHO el 5%~95% |
| Voltaje clasificado | 24VDC |
| Voltaje de funcionamiento | 15~26.4VDC |
| Velocidad clasificada (carga libre) | 2800+/- el 10% RPM |
| Actual clasificado (carga libre) | 0.25A máximo |
| Carga clasificada | fan 8inch de los 93mN.m |
| Velocidad clasificada (en carga) | 1550+/- el 10% RPM |
| Actuales clasificados (en carga) | 0.88A máximo |
| Dirección de la rotación | CCW (visión desde el lado del eje) |
| Deber de trabajo | continuo |
| Método de detección de la posición | Elemento de pasillo |
| Resistencia de aislamiento | 10MΩmin. (500VDC) |
| Fuerza dieléctrica | Corriente de la salida 600VAC/1S <> |
| Subida de la temperatura | <55k> |
| Control de velocidad | PWM |
| Detección del método de velocidad del motor | Señal de FG |
| protección del Bloqueado-rotor | Cuando se cierran el rotor del motor y el eje de salida, la función de la protección de la cerradura del motor comienza a trabajar, la salida del motor es cerrada, y la corriente de salida del motor se vuelve para poner a cero, el motor para el trabajar. |
| Función de límite actual | Cuando la corriente en el circuito del motor excede de 3,0 A, el motor será protegido y parado. |
|
Temperatura y prueba de la humedad (sin la condensación) |
El motor se debe dejar en la gama de temperaturas de -20°C a 60°C y la gama de humedad relativa del 5% al 90% para 72 H. y después vuelve a la temperatura ambiente 12 horas. La medida de la corriente de la velocidad de la carga clasificada y de la carga clasificada se debe ajustar al estándar. |
| Prueba de vibración (sin embalar) |
Ningún error debe ocurrir después de prueba. Dirección de la vibración: delantero y trasero, derecho e izquierdo, hacia arriba y hacia abajo. Aceleración de la vibración: vibración del ² 9.8m/s (alero del seno) Gama de frecuencia: 50Hz~50Hz~50Hz Repetición de período: 1 Min Vivrating Tiempo: 30cycle (30min) cada dirección. |
| Prueba de vibración (embalaje) |
Ningún error debe ocurrir después de prueba en la condición de prueba del paquete del mimimum. Dirección de la vibración: delantero y trasero, derecho e izquierdo, hacia arriba y hacia abajo. Aceleración de la vibración: vibración del ² 9.8m/s (alero del seno) Gama de frecuencia: 50Hz~50Hz~50Hz Repetición de período: 1 Min Vivrating Tiempo: 30cycle (30min) cada dirección. |
Dibujo:
Uso: Extractor del cuarto de baño, fan distribuidor, fan del escritorio, fan del soporte, fan de Oscilating, fan de tabla
