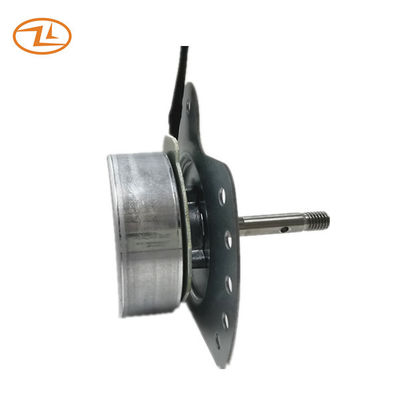

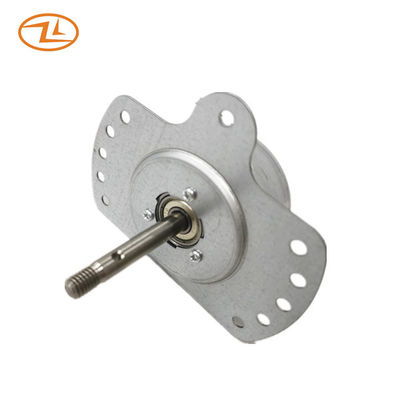

Motor sin cepillo de DC del motor de fan de BLDC para la fan 8inch del escritorio del extractor del cuarto de baño
El motor sin cepillo de DC utiliza el communtation electrónico en vez de la dirección mecánica. Comparado con el motor de DC del cepillo, tiene vida laboral larga y elimina el ruido de la dirección mecánica, chispas e interferencia electromágnetica y así sucesivamente. Está de gran conveniencia y del razonamiento para controlar el funcionamiento del motor. Puede ser dividido principalmente en dos porciones, del motor y del circuito de control. El motor se compone del rotor que su componente principal es imán permanente y del estator que su componente principal es hoja de acero del silicio y alambre de cobre.
| Voltaje clasificado | 24VDC |
| Voltaje de funcionamiento | 15~26.4VDC |
| Velocidad clasificada (carga libre) | 2800+/- el 10% RPM |
| Actual clasificado (carga libre) | 0.25A máximo |
| Carga clasificada | fan 8inch de los 93mN.m |
| Velocidad clasificada (en carga) | 1550+/- el 10% RPM |
| Actuales clasificados (en carga) | 0.88A máximo |
| Dirección de la rotación | CCW (visión desde el lado del eje) |
| Deber de trabajo | continuo |
| Método de detección de la posición | Elemento de pasillo |
| Resistencia de aislamiento | 10MΩmin. (500VDC) |
| Fuerza dieléctrica | Corriente de la salida 600VAC/1S <> |
| Subida de la temperatura | <55k> |
| Control de velocidad | PWM |
| Detección del método de velocidad del motor | Señal de FG |
| Condición de funcionamiento | 0℃~40℃, DERECHO el 5%~95% |
| Condición de almacenamiento | -20℃~60℃, DERECHO el 5%~95% |
| protección del Bloqueado-rotor | Cuando se cierran el rotor del motor y el eje de salida, la función de la protección de la cerradura del motor comienza a trabajar, la salida del motor es cerrada, y la corriente de salida del motor se vuelve para poner a cero, el motor para el trabajar. |
| Función de límite actual | Cuando la corriente en el circuito del motor excede de 3,0 A, el motor será protegido y parado. |
|
Temperatura y prueba de la humedad (sin la condensación) |
El motor se debe dejar en la gama de temperaturas de -20°C a 60°C y la gama de humedad relativa del 5% al 90% para 72 H. y después vuelve a la temperatura ambiente 12 horas. La medida de la corriente de la velocidad de la carga clasificada y de la carga clasificada se debe ajustar al estándar. |
| Prueba de vibración (sin embalar) |
Ningún error debe ocurrir después de prueba. Dirección de la vibración: delantero y trasero, derecho e izquierdo, hacia arriba y hacia abajo. Aceleración de la vibración: vibración del ² 9.8m/s (alero del seno) Gama de frecuencia: 50Hz~50Hz~50Hz Repetición de período: 1 Min Vivrating Tiempo: 30cycle (30min) cada dirección. |
| Prueba de vibración (embalaje) |
Ningún error debe ocurrir después de prueba en la condición de prueba del paquete del mimimum. Dirección de la vibración: delantero y trasero, derecho e izquierdo, hacia arriba y hacia abajo. Aceleración de la vibración: vibración del ² 9.8m/s (alero del seno) Gama de frecuencia: 50Hz~50Hz~50Hz Repetición de período: 1 Min Vivrating Tiempo: 30cycle (30min) cada dirección. |
| Prueba de choque (empaquetado) |
Ningún error debe ocurrir después de prueba en el paquete mínimo. Altura del descenso: LOS 50CM El choque del impacto se aplica 1 vez para el fondo. |
Dibujo:
Uso: Extractor del cuarto de baño, fan distribuidor, fan del escritorio, fan del soporte, fan de Oscilating, fan de tabla
