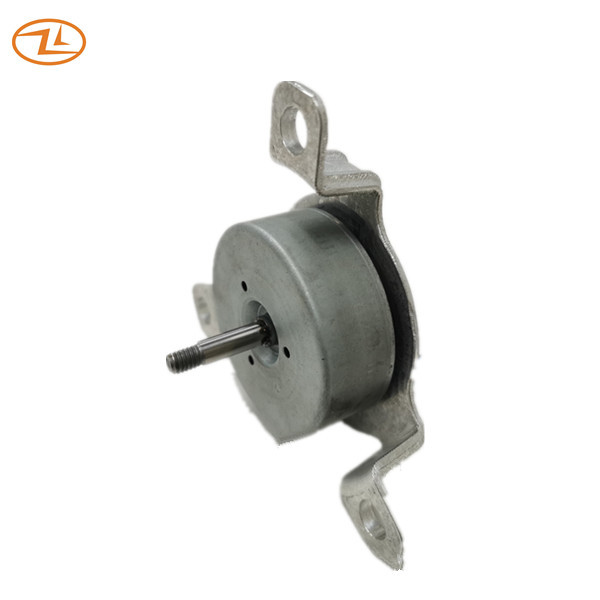

Motor de BLDC para el conductor electrónico del control 12V 9W del horno PMW de la sartén del aire
Este motor se diseña especialmente para el producto de la sartén y del horno del aire. El conductor del motor se combina con la fuente de alimentación PCBA para alcanzar “una solución” y más barato.
| Voltaje clasificado | 12VDC |
| Carga clasificada | los 42mN.m |
| Velocidad clasificada (en carga) | 1600+/- el 15% RPM |
| Poder clasificado (en carga) | 9W |
| Clase del aislamiento | CL.H |
| Resistencia de aislamiento | 10MΩmin. (500VDC) |
| Fuerza dieléctrica | Corriente de la salida 600VAC/1S <> |
La impulsión del motor es control de vector del acorde de DC, y sus características se muestran en la tabla siguiente:
| Voltaje de salida | 12VDC |
| De potencia de salida | 9W |
| Método de control | PWM |
| Método de detección de la posición | FOC |
| Señal de PWM |
Gama de frecuencia de PWM: 15-28KHz Gama de ciclo de trabajo: el 1%~99% L nivel: 0-1.0V; Nivel de H: 2-5.5V |
| Función suave del comienzo | Después de que el regulador se accione encendido, el motor se acelera lentamente al valor requerido después de comenzar. |
| Protección bloqueada del rotor | Cuando la carga traída por resistencia de los encuentros del motor la gran del exterior para parar el motor, el regulador para temporalmente el motor. Después de algunos segundos, el motor intenta comenzar. Si la resistencia está ausente, el motor corre normalmente. Si la resistencia está todavía presente, el motor para temporalmente otra vez. Después de varios ciclos, las paradas del motor. Quite manualmente la resistencia, y la prensa otra vez para encender el motor. |
| Sobre la protección actual | Si la corriente del motor aumenta repentinamente más allá del valor determinado debido a los factores externos, el motor parará el correr. |
Dibujo:
Uso: Horno de la sartén del aire
