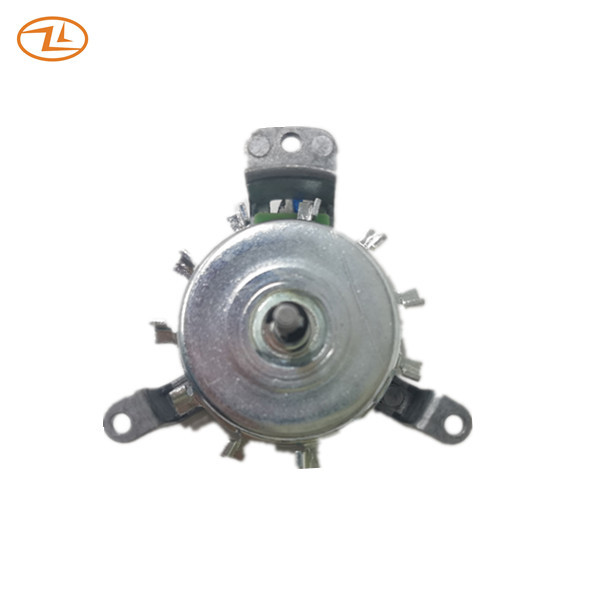

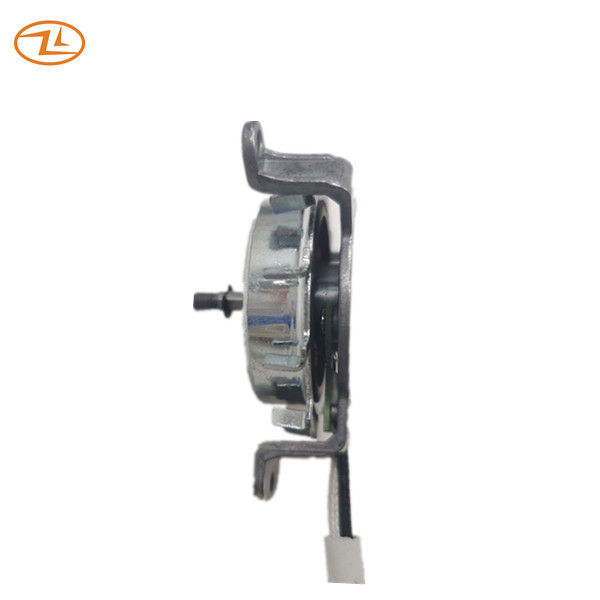

Motor de BLDC para el ajuste de la velocidad del control PWM del horno de microondas FOC con la fuente de alimentación PCBA
Este motor de BLDC se diseña para la pequeña salida de poder como el uso del horno de microondas.
| Voltaje clasificado | 12VDC |
| Carga clasificada | el 15.9mN.m |
| Velocidad clasificada (en carga) | 1850+/- el 5% RPM |
| Poder clasificado (en carga) | 5W |
| Clase del aislamiento | CL.H |
| Resistencia de aislamiento | 10MΩmin. (500VDC) |
| Fuerza dieléctrica | Corriente de la salida 600VAC/1S <> |
| Subida de la temperatura | <75k> |
| Ruido | Se mide en los 50CM del motor que el voltaje clasificado valoró la velocidad, ninguna carga bajo condición controlada, nivel de ruidos undergrounged menos que 50dBA |

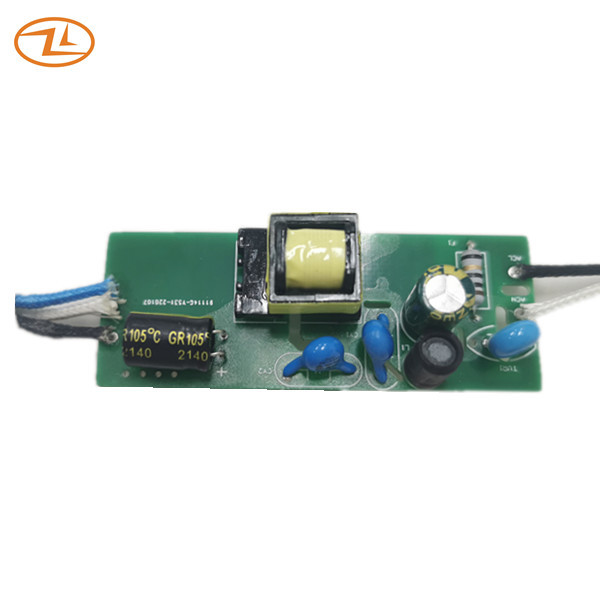

Conductor y regulador del motor
| Voltaje entrado | 100~255VAC |
| Voltaje de salida | 12VDC |
| De potencia de salida | 5W |
| Método de control | PWM |
| Método de detección de la posición | FOC |
| Función suave del comienzo | Después de que el regulador se accione encendido, el motor se acelera lentamente al valor requerido después de comenzar. |
| Protección bloqueada del rotor | Cuando la carga traída por resistencia de los encuentros del motor la gran del exterior para parar el motor, el regulador para temporalmente el motor. Después de algunos segundos, el motor intenta comenzar. Si la resistencia está ausente, el motor corre normalmente. Si la resistencia está todavía presente, el motor para temporalmente otra vez. Después de varios ciclos, las paradas del motor. Quite manualmente la resistencia, y la prensa otra vez para encender el motor. |
| Sobre la protección actual | Si la corriente del motor aumenta repentinamente más allá del valor determinado debido a los factores externos, el motor parará el correr. |
| protección de la Abierto-fase | Cuando uno o dos de las tres fases del motor no se activa, el funcionamiento de las paradas del motor. |
Dibujo:
Uso: Horno de microondas
